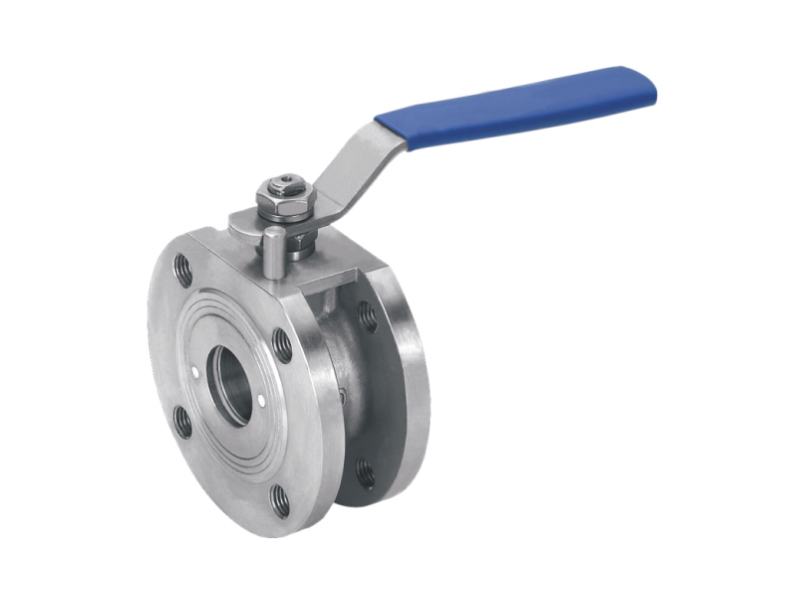

Q71F-16P薄型球閥
性能規(guī)范
DN15~DN100(1/2~4")
防爆闊桿/全通徑
帶IS05211平臺
適用溫度范圍 -20 to 120℃
法蘭尺寸參照 EN 1092-1 Pn16 AMSIB16.5CLASS150
檢查與測試 API-598

材料列表
部件名稱 材質(zhì)
閥體 CF8M CF8M CF8M CF8M
閥蓋 CF8M CF8M CF8M CF8M
球 SS316 SS316 SS316 SS316
閥桿 SS316 SS316 SS316 SS316
閥座 RTFE RTFE RTFE RTFE
線條 PTFE PTFE PTFE PTFE
桿密封 PTFE PTFE PTFE PTFE
中頭墊 VITON VITON VITON VITON
填料壓套 SS202 SS202 SS202 SS202
手柄 SS202 SS202 SS202 SS202
碟簧 SS202 SS202 SS202 SS202
螺帽 SS202 SS202 SS202 SS202
鎖片 SS202 SS202 SS202 SS202
膠套 PLASTIC PLASTIC PLASTIC PLASTIC
O型圈 橡膠 橡膠 橡膠 橡膠
下螺帽 SS304 SS304 SS304 SS304
防松蓋 SS304 SS304 SS304 SS304
墊片壓簧 SS304 SS304 SS304 SS304
定位螺絲 SS202 SS202 SS202 SS202
定位螺帽 SS202 SS202 SS202 SS202

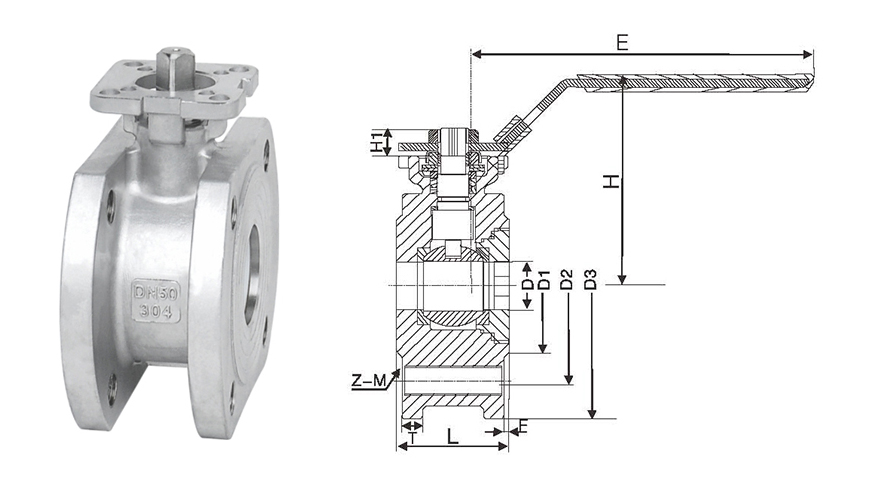

外形尺寸
DN SIZE L D E H H1 D1 D2 D3 T F Z-M IS05211
15 1/2" 35 15 116 75 9 46 65 95 14 2 4-14 F03/F04
20 3/4" 38 20 116 80 9 56 75 102 14 2 4-14 F03/F04
25 1" 44 25 165 80 11 65 85 115 14 2 4-14 F03/F05
32 1-1/4" 54 32 165 90 11 78 100 135 16 2 4-18 F04/F05
40 1-1/2" 62 38 193 95 14 84 110 145 16 2 4-18 F05/F07
50 2" 80 50 193 110 14 100 125 160 16 2 4-18 F05/F07
65 2-1/2" 101 64 235 150 17 120 145 185 18 2 4-18 F07/F10
80 3" 118 78 235 165 17 135 160 195 20 2 8-18 F07/F10
100 4" 150 100 266 185 17 156 180 215 20 2 8-18 F07/F10
